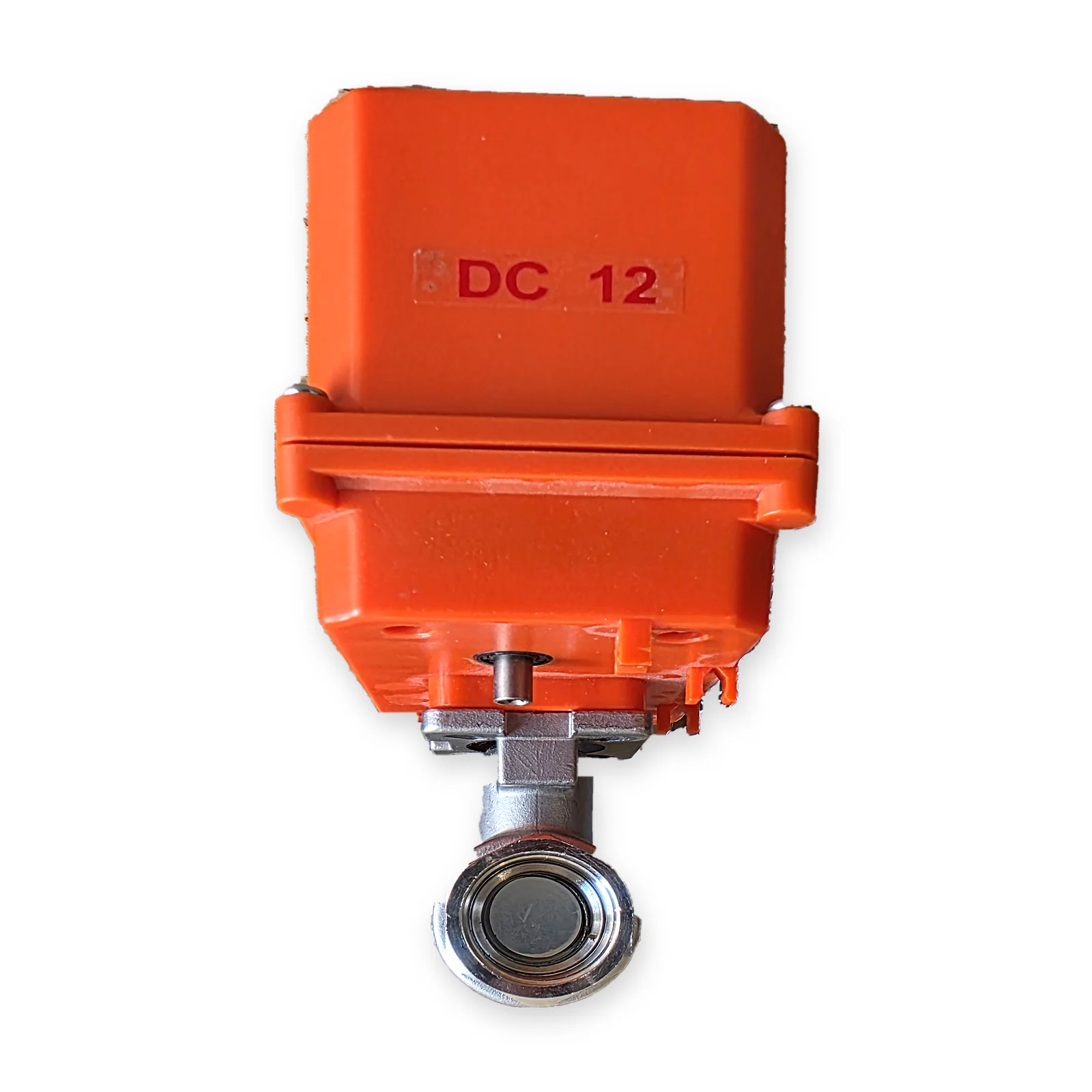

Siłownik 03 Plastic Series – 12 V DC
Siłownik 03 Plastic Series przeznaczony do automatyzacji zaworów obrotowych, wyposażony w zasilanie 12 V DC oraz zapewniający moment obrotowy 25 Nm. Siłownik posiada platformę mocującą zgodną z ISO 5211 – typ F03 oraz F05 oraz wpust na czop kwadratowy G11 mm.
Zastosowanie

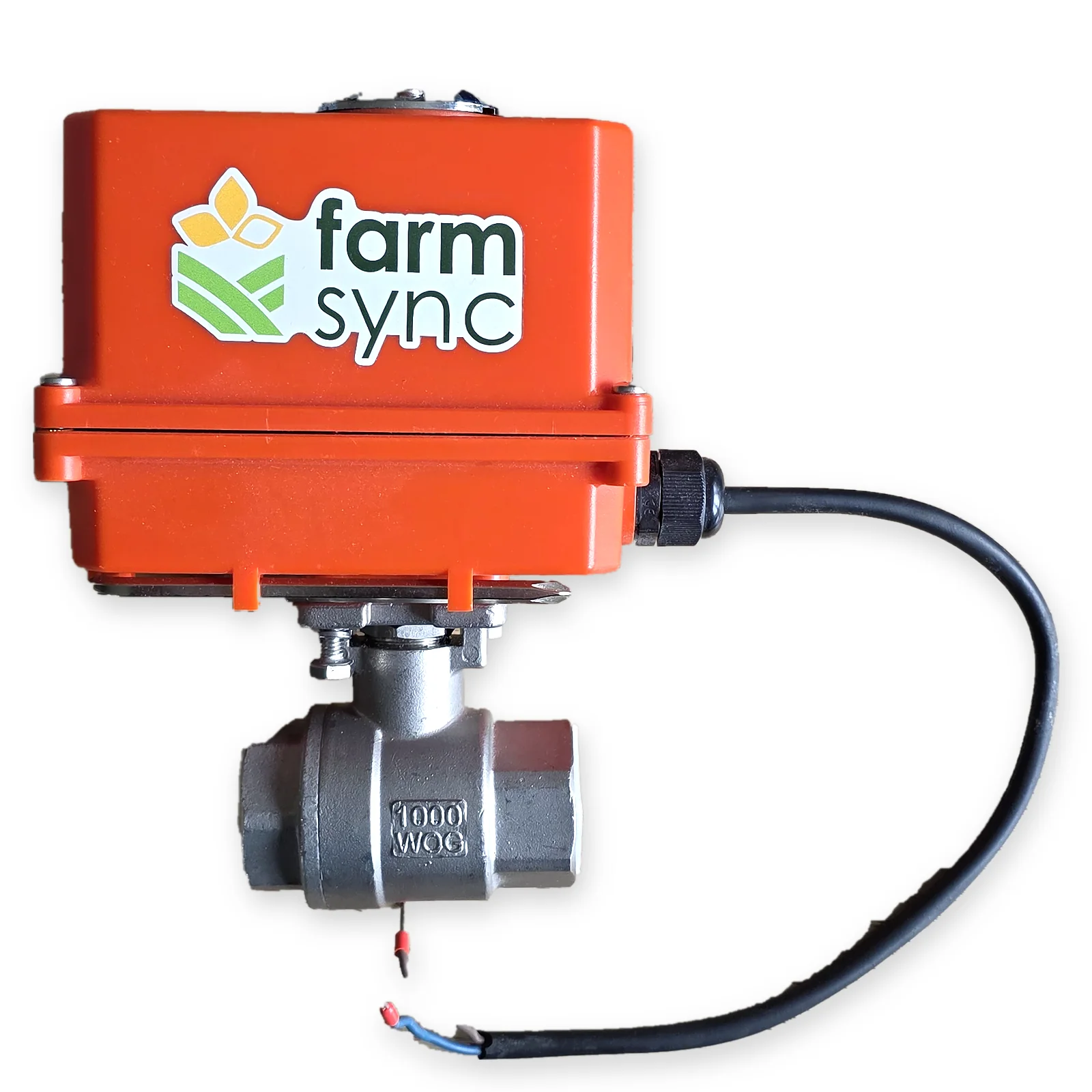

Siłownik przeznaczony jest do automatycznego sterowania zaworami ćwierćobrotowymi, takimi jak zawory kulowe i motylowe, wyposażonymi w odpowiedni interfejs mocujący i napędowy.
Może być stosowany do:
- zaworów kulowych,
- zaworów motylowych,
- innych zaworów obrotowych wymagających momentu do 25 Nm.
Najważniejsze cechy
- Seria: 03 Plastic Series
- Zasilanie: 12 V DC
- Moc: 2 W
- Moment obrotowy: 25 Nm
- Typ sterowania: 2 lub 3 przewody

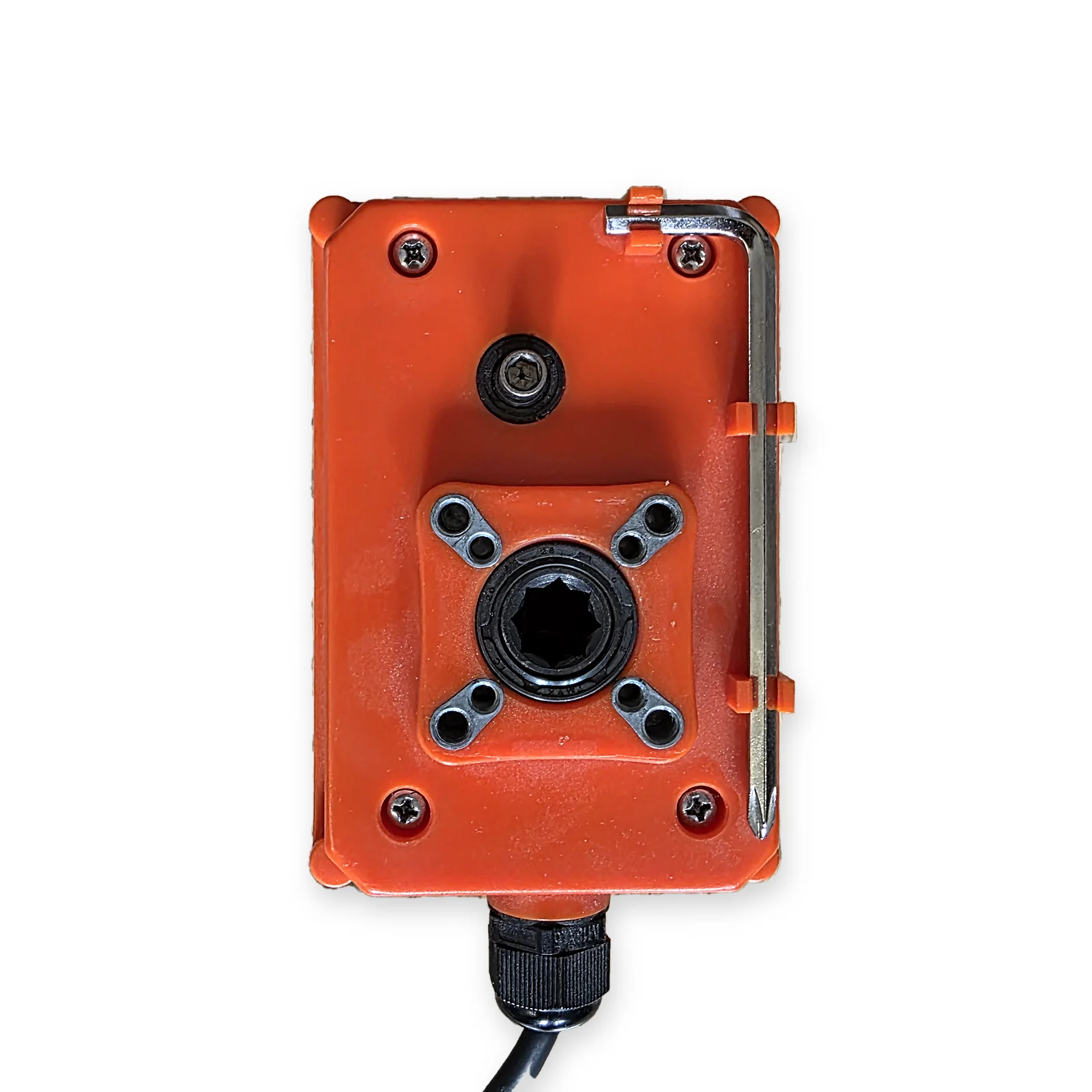

- Platforma mocująca: ISO 5211 – F03 / F05
- Wpust napędowy: czop kwadratowy G11 mm
- Styki krańcowe: Tak
- Przeznaczenie: automatyzacja zaworów obrotowych
- Czas otwarcia/zamknięcia: <18s
- Temperatura pracy: -30 ~ 60⁰C
- Wodoszczelność: IP67
- Możliwość ręcznego otwarcia: Tak
Materiał wykonania
Obudowa z tworzywa PA (poliamid)
Mechanizm zębaty: stal
Wałek napędzający: stal
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Seria | 03 Plastic Series |
| Zasilanie | 12 V DC |
| Moc | 2 W |
| Moment obrotowy | 25 Nm |
| Platforma mocująca | ISO 5211 – F03 / F05 |
| Wpust napędowy | Czop kwadratowy G11 mm |
| Przeznaczenie | Zawory ćwierćobrotowe |
Kompatybilność z zaworami
Siłownik jest przeznaczony do współpracy z zaworami posiadającymi odpowiednią platformę mocującą – F03/F05 oraz czop napędowy G11 mm. Przy doborze należy uwzględnić zarówno zgodność mechaniczną, jak i wymagany przez zawór moment obrotowy.
Maksymalny moment siłownika wynosi 25 Nm, dlatego powinien być stosowany z zaworami, których wymagany moment roboczy nie przekracza możliwości siłownika.
