Siłownik 05 Series – 12 V DC

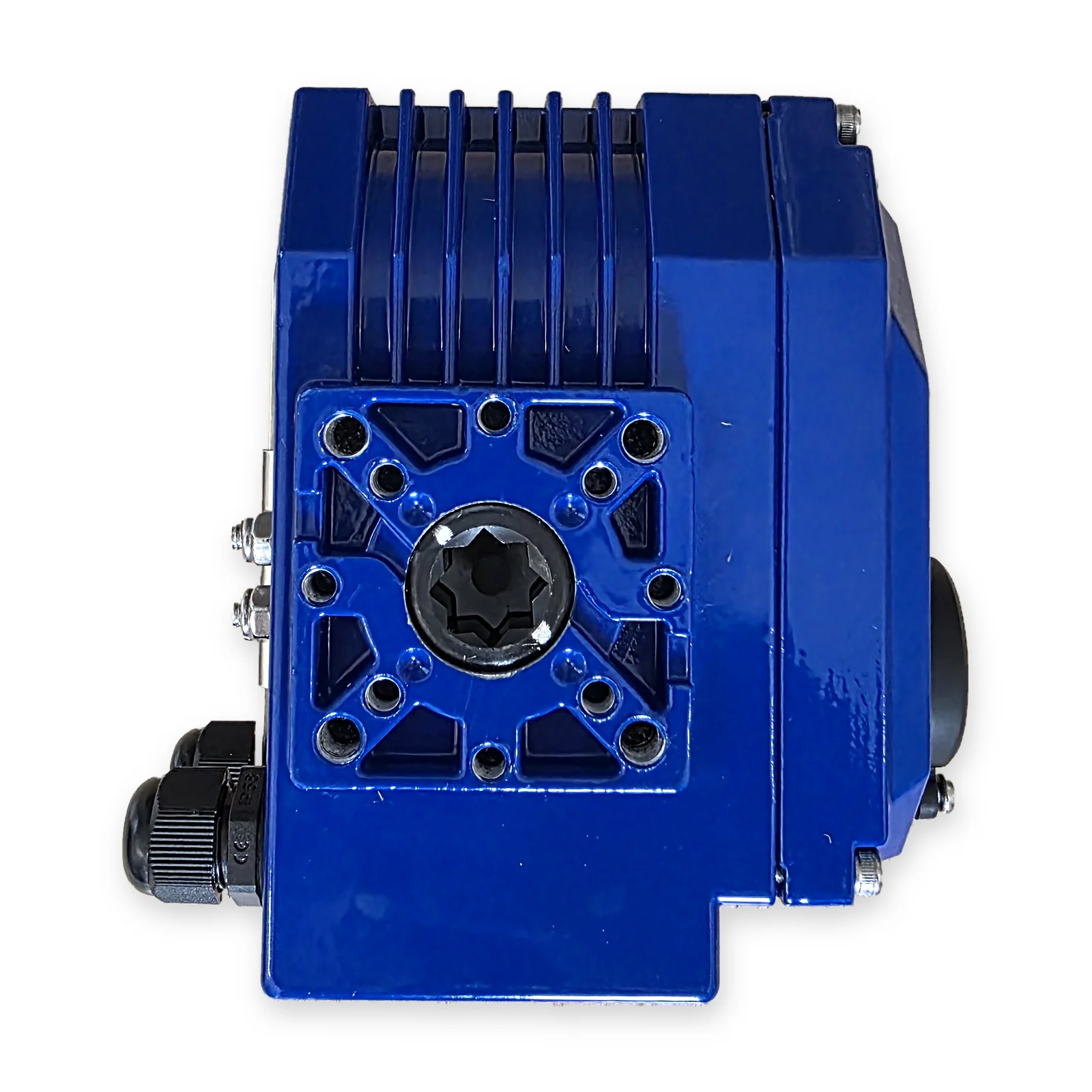

Siłownik 05 Series przeznaczony do automatyzacji zaworów ćwierćobrotowych. Model zasilany napięciem 12 V DC, wyposażony w silnik o mocy 20 W i zapewniający moment obrotowy 50 Nm. Siłownik posiada platformę mocującą zgodną z ISO 5211 – typ F05 oraz F07, wpust na czop kwadratowy G-14 mm, styki krańcowe oraz możliwość ręcznego otwarcia. Obudowa o klasie szczelności IP67 umożliwia pracę w wymagających warunkach środowiskowych.
Zastosowanie
Siłownik 05 Series przeznaczony jest do automatyzacji zaworów obrotowych, w szczególności:
- zaworów kulowych,
- zaworów motylowych,
- innych zaworów ćwierćobrotowych wymagających napędu o momencie do 50 Nm.
Dzięki zasilaniu 12 V DC siłownik może być stosowany w instalacjach wykorzystujących niskonapięciowe systemy sterowania.
Najważniejsze cechy
- Seria: 05 Series
- Zasilanie: 12 V DC
- Moc: 20 W
- Moment obrotowy: 50 Nm
- Typ sterowania: 2 lub 3 przewody
- Platforma mocująca: ISO 5211 – F05 / F07
- Wpust napędowy: czop kwadratowy G14 mm
- Styki krańcowe: Tak
- Przeznaczenie: automatyzacja zaworów obrotowych
- Czas otwarcia/zamknięcia: <18s
- Temperatura pracy: -30 ~ 60⁰C
- Wodoszczelność: IP67
- Możliwość ręcznego otwarcia: Tak
Materiał wykonania
Obudowa: stal
Mechanizm zębaty: stal
Wałek napędzający: stal
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Seria | 05 Series |
| Zasilanie | 12 V DC |
| Moc | 20 W |
| Moment obrotowy | 50 Nm |
| Platforma mocująca | ISO 5211 – F05 / F07 |
| Wpust napędowy | Czop kwadratowy G14 mm |
| Przeznaczenie | Zawory ćwierćobrotowe |
Kompatybilność z zaworami
Siłownik jest przeznaczony do współpracy z zaworami posiadającymi odpowiednią platformę mocującą – F05/F07 oraz czop napędowy G14 mm. Przy doborze należy uwzględnić zarówno zgodność mechaniczną, jak i wymagany przez zawór moment obrotowy.
Maksymalny moment siłownika wynosi 50 Nm, dlatego powinien być stosowany z zaworami, których wymagany moment roboczy nie przekracza możliwości siłownika.
